一、技術指標：
1、基本誤差： ±0.5%F.S±1個字
2、冷端補償誤差： ≤±2.0℃
3、采樣周期： 0.5秒
4、控制周期： 繼電器輸出時的控制周期為2～120秒可調，其它為2秒。
5、繼電器觸點輸出： AC250V/5（阻性負載）或AC250V/0.3A(感性負載)
6、外型尺寸：96×96×95 開孔尺寸：92×92
7、電源： AC85V～242V（開關電源）, 50/60Hz，或其它特殊定貨
8、工作環境： 溫度0～50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所

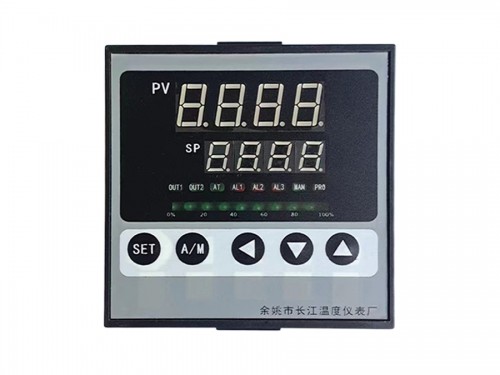

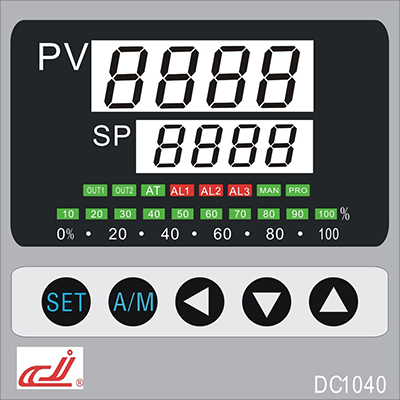

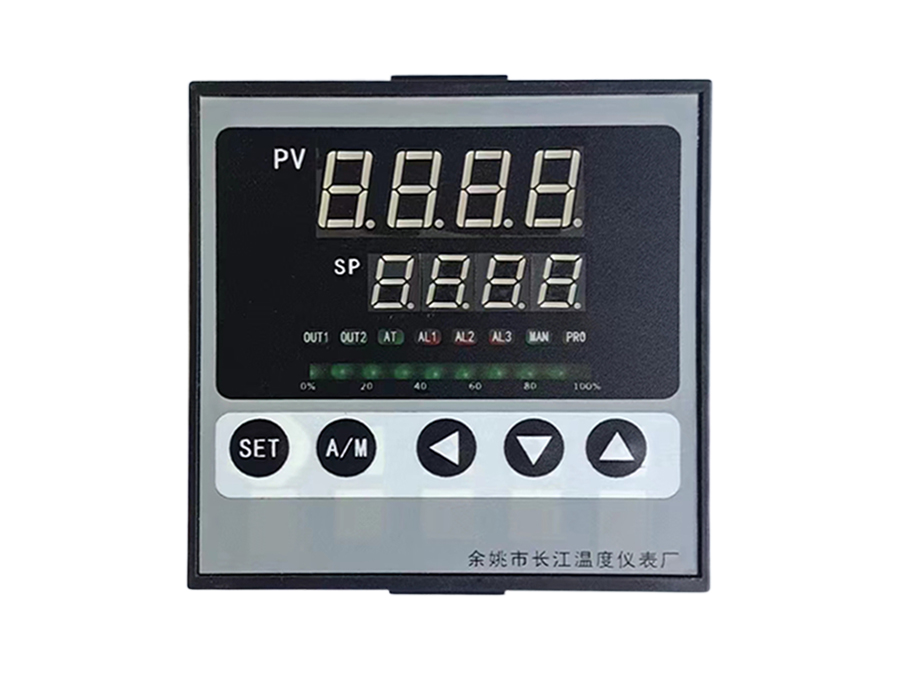

二、面板說明：
PV: 測量值顯示窗
SP: 設定值顯示窗
OUT1:第一組輸出指示燈(綠色)
OUT2:第二組輸出指示燈(綠色)
AT: 自動演算指示燈(綠色)
AL1: 第一組報警指示燈(紅色)
AL2: 第二組報警指示燈(紅色)
AL3: 第三組報警指示燈(紅色)
MAN:輸出百分比手動調整時,MAN燈會亮(綠色)
PRO: 程序執行中(Program) (綠色) 只適用于PTB型號
SET: 設定鍵（寫入設定值或切換模式）
A/M: 自動/手動切換鍵
自動：輸出百分比由控制器內部演算決定
手動：輸出百分比由手動調整OUTL（范圍0～100）
?: 移位鍵（移動設定位數）
▼: 減少鍵（設定值－1、－10、－100、－1000）
▲: 增加鍵（設定值＋1、＋10、＋100、＋1000）
