一、性能指標

1、顯示方式：四位LED顯示
2、計時范圍：0.01～99.59S/M/H
3、觸點輸出容量：a.c.220V    4A(阻性負載)
4、計時精度：1.0%
5、控制范圍：99.59S、99分59秒、99時59分；
6、電源供電:a.c.240V ±10%  50Hz    功耗：0.5~2W
7、輸出觸點容量：交流220V    3A（阻性負載）
8、外型及開孔尺寸（mm）：48×48×110    44×44
9、工作環境：二級污染環境下，溫度在－5～50℃，相對濕度在15%~85%RH的無腐蝕性氣體場合可正常使用。

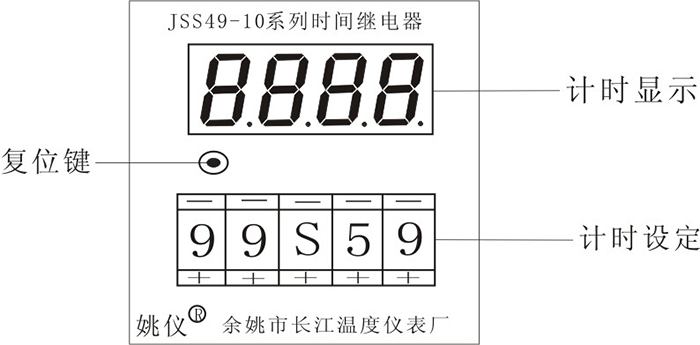

二、儀表面板

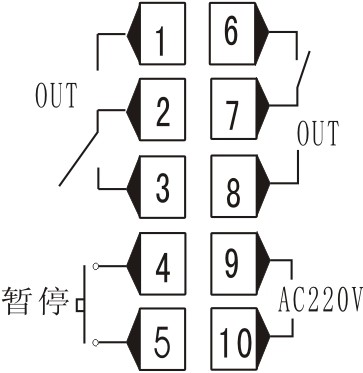

三、端子接線

四、使用方法

首先將儀表按接線圖接線，并把撥碼撥至需控制時間，計時單位秒、分、小時可任意設定；儀表上電，儀表即從0.0開始往上計時，中間數碼管小數點將進行秒閃，到達設定時間后，儀表停止計時，兩組繼電器同時吸合，如果中途改變設定時間，按修改后的設定時間計時。
復位功能：按儀表面板上復位鍵時儀表會從新計時
暫停功能：短接4,5腳時計時會暫停，當斷開4.5時儀表會在原來的時間繼續計時。
