一、概述

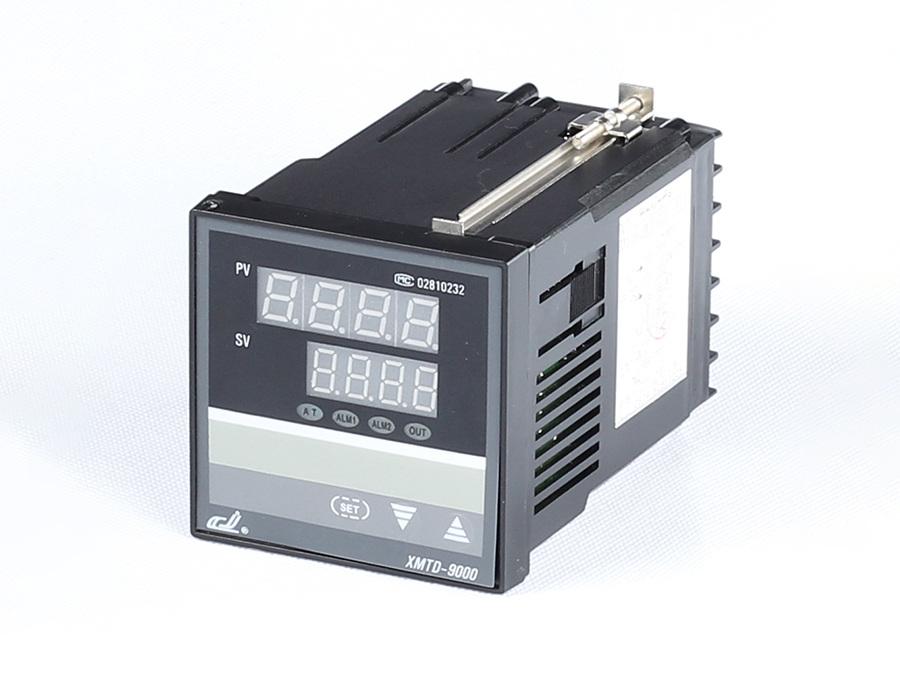

XMTD-9000 智能型雙排顯示時間繼電器，采用三鍵操作，計時單位可選擇，具有計時準確，功耗低，穩定性可靠等優點，可廣泛用于冶金、電子、機械、紡織、塑料制冷、醫療、電爐烘箱、家用電器等需時間控制的場合。
二、主要技術參數
計時精度：0.005 級
繼電器輸出觸點容量：阻性負載220V /5A
時間范圍: 0~9999 秒; 0~9999 分; 0~9999 時
外形及開孔尺寸：72×72×110 68×68
工作電源：工作電源：AC 85～242V 50/60Hz
工作環境：0~50℃，相對濕度≤85％RH，無腐蝕性及無強電磁輻射場合

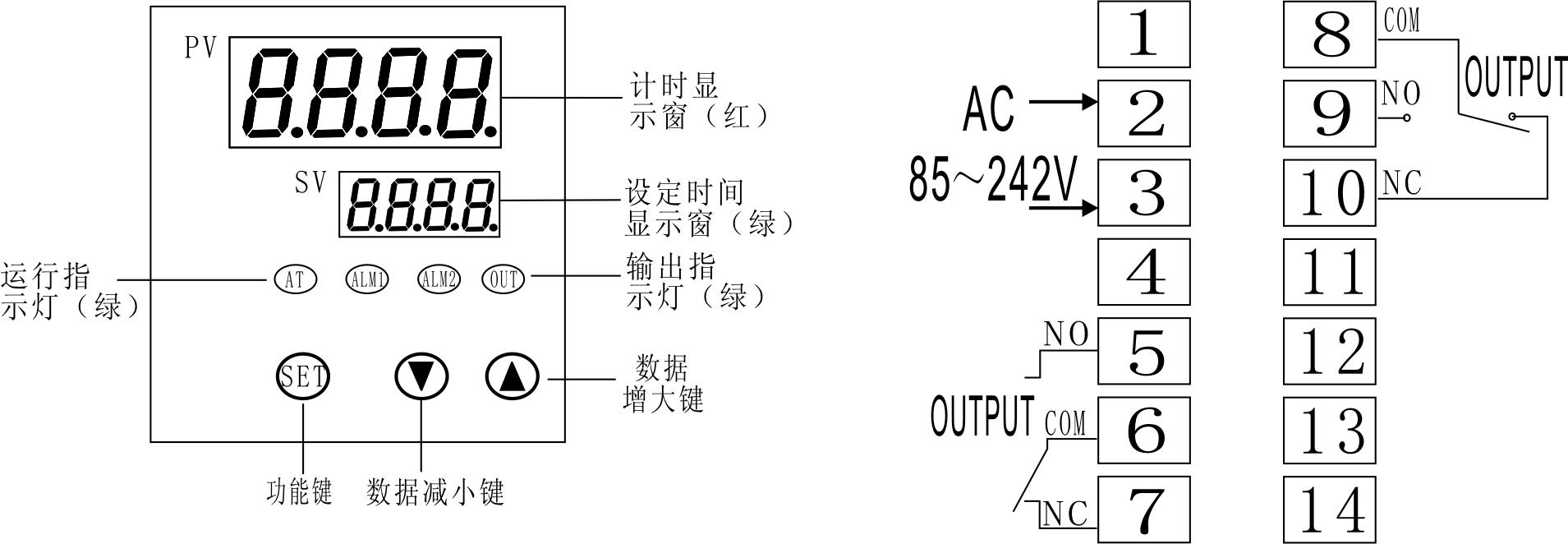

三、儀表面板布置
注：接線如有更改恕不另行通知，以儀表所附接線圖為準。
四、內部參數表
| 序號 | 提示符 | 名稱 | 說明 | 設定范圍 |
|---|---|---|---|---|
| 0 |  | 定時時間 | 0～9999 | |
| 1 |  | 儀表工作方式 | 0：延時斷開；1：延時吸合 | 0 |
| 1 |  | 時間單位選擇 | 0.秒；1. 分；2. 時 | 0～2 |
五、儀表操作
修改參數值：請在正常顯示方式下，按住SET 鍵1 秒，即可進入內部參數設置，參數代碼如（四、內部參數）根據需要設置不同的參數值(按▲鍵或▼鍵更改)。
例如我們選擇設定時間為10S，工作方式選擇延時吸合，則開機儀表計時顯示窗計時時間正 計時走，此時運行指示燈AT 閃爍，到達設定時間后儀表兩組繼電器同時輸出，AT 指示燈關閉。
